obejma OETIKER 14,8-706R

Dostępność:
dostępny
Producent:
Oetiker
Specjalna konstrukcja opaski OETIKER z uchem typu „167” eliminuje stopnie i / lub zakładki na wewnętrznym obwodzie zacisku, zapewniając szczelne zamknięcie 360 °. Ponieważ język znajduje się w...
Cena: 1,94 zł
Czas wysyłki:
5 dni
szt. Dodaj do koszyka
Dodaj do ulubionych Powiadom znajomego
Opis produktu
Komentarze

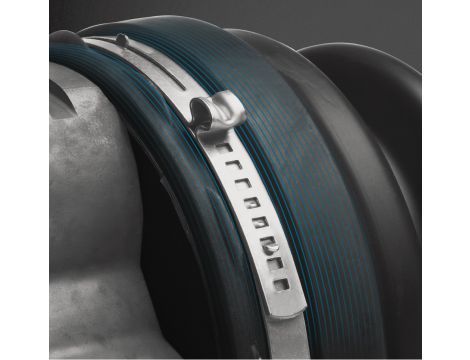

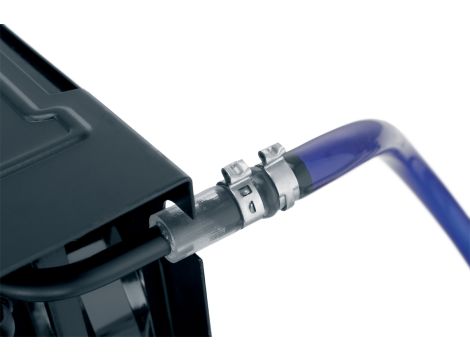

Specjalna konstrukcja opaski OETIKER z uchem typu „167” eliminuje stopnie i / lub zakładki na wewnętrznym obwodzie zacisku, zapewniając szczelne zamknięcie 360 ​​°. Ponieważ język znajduje się w wyżłobieniu, funkcja "wpust-wpust" wywiera nacisk na zmontowane części w zakresie 360 ​​°, umożliwiając zaciskowi

przyłożenie ciągłej siły promieniowej całkowicie wokół średnicy połączenia. Opaski te produkowane są w wersjach o nominalnych szerokościach i grubościach. Dobór wymiarów materiału dla danego zastosowania powinien uwzgledniać siłę zacisku dla realizacji szczelnego połączenia lub połączenia o odpowiednim nacisku.

Tabela rozmiarów

Opis częściZakres mocowania mmoznaczenie mmGr.Taśmy mmSzer.Taśmy mm
7,0-505R5,8 - 770,55
8,0-505R6,8 - 880,55
8,7-505R7 - 8,78,70,55
9,0-505R7,3 - 990,55
9,5-505R7,8 - 9,59,50,55
10,0-505R8,3 - 10100,55
10,5-505R8,8 - 10,510,50,55
10,9-505R9,2 - 10,910,90,55
11,3-505R9,6 - 11,311,30,55
11,8-505R10,1 - 11,811,80,55
11,9-707R9,4 - 11,911,90,67
12,3-707R9,8 - 12,312,30,67
12,8-707R10,3 - 12,812,80,67
13,3-707R10,8 - 13,313,30,67
13,8-707R11,3 - 13,813,80,67
14,0-707R11,5 - 14140,67
14,2-707R11,7 - 14,214,20,67
14,5-707R12 - 14,514,50,67
14,8-707R12,3 - 14,814,80,67
15,3-707R12,8 - 15,315,30,67
15,7-707R13,2 - 15,715,70,67
16,0-707R13,5 - 16160,67
16,2-707R13,7 - 16,216,20,67
16,6-707R14,1 - 16,616,60,67
16,8-707R14,3 - 16,816,80,67
17,0-707R14,5 - 17170,67
17,5-707R15 - 17,517,50,67
17,8-707R14,6 - 17,817,80,67
18,0-707R14,8 - 18180,67
18,5-707R15,3 - 18,518,50,67
19,2-707R16 - 19,219,20,67
19,8-707R16,6 - 19,819,80,67
21,0-707R17,8 - 21210,67
22,6-707R19,4 - 22,622,60,67
23,5-707R20,3 - 23,523,50,67
24,1-707R20,9 - 24,124,10,67
25,6-707R22,4 - 25,625,60,67
27,1-707R23,9 - 27,127,10,67
28,6-707R25,4 - 28,628,60,67
30,1-707R26,9 - 30,130,10,67
